YRT转台轴承

YRTS高速转台轴承

作者：ZLYQX 浏览量：发布日期：2024-03-27

YRT转台轴承是一种外圈旋转，内圈支撑的回转机构，主要分为YRT型、YRTS型、YRTM型三大系列，此三系列轴承具有相同的安装尺寸，内部结构存在差异，性能相似。YRT系列轴承均有三列滚子构成（如右图），两列轴向滚子稳定的轴向承载能力，一列径向滚子轴承可承受径向力及倾覆力矩作用，适合轴向承载的回转机构。YRT转台轴承主要用于数控机床制造业，作为其核心零组件，国内YRT系列轴承需求还比较依赖进口，国产YRT转台轴承的精度参数标准也以制造商为准。进入二十一世纪以来，尤其是随着数控机床与基础制造装备专项的启动，大地推动了机械装备工业的发展，高速、、复合、智能化的机床发展进程得到了进一步加速。

1、YRT型：YRT轴承由一个推力/向心座圈，一个推力/向心轴圈，一个推力垫圈，两个滚针保持架组件和一组向心圆柱滚子组成。座圈和轴圈有均布的安装用螺钉孔。该型轴承具有高轴向和径向承载能力。

2、YRTS型：（径向带尼龙保持器）径向滚子采用尼龙保持器使YRTS轴承具有较高的限转速和很低的稳定的摩擦力矩等特点，因此这种轴承适合于带有力矩的发动机上。

3、YRTM型：（含钢栅测量系统）YRTM是加装钢栅尺的双向推力圆柱滚子YRT组合轴承，实现实时监控和调整双向推力圆柱滚子组合轴承的旋转精度，以***机器***运转。

主要型号

YRT系列（德国INA/FAG公司对应型号）主要型号： YRT50、YRT80、YRT100、YRT120、YRT150、YRT180、YRT200、YRT260、YRT325、YRT395、YRT460、YRT580、YRT650、YRT850、YRT950、YRT1030、YRT1200、YRT1800

YRTS系列（德国INA/FAG公司对应型号）主要型号： YRTS50、YRTS80、YRTS100、YRTS120、YRTS150、YRTS180、YRTS200、YRTS260、YRTS325、YRTS395、YRTS460、YRTS580、YRTS650

YRTM系列（德国INA/FAG公司对应型号）主要型号： YRTM150、YRTM180、YRTM200、YRTM260、YRTM325、YRTM395、YRTM460、YRTM580、YRTM650 YRTS系列和YRTM系列我们可提供更大型号的规格，如有需求可与我司联系！！！

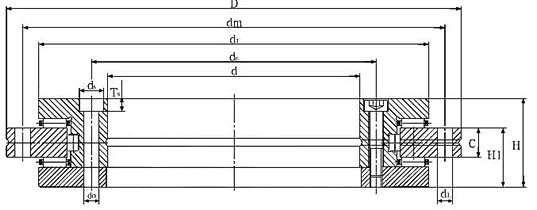

轴承代号 bearing type	外形尺寸 boundary dimensions								节距1） Number of pitches X angle of pitches	螺钉拧紧力矩 Screw tightening torque	基本额定载荷Basic load rating				极限转速 Limiting speed	重量 weight
											轴向 axial		径向 radial
											动 dynamic load	静 static load	动 dynamic load	静 static load
	d	D	T	H	C	d1	dn	dm		MA2)	Ｃａ	Coa	Cr	Cor	脂grease
	单位unit： mm								数量×t	Ｎｍ	KN				r/min	Kg
	单位unit： mm								quantity	Ｎｍ	KN				r/min	Kg
YRTS200	200	300	45	30	15	274	215	285	48×7.5°	14	155	840	94	226	1160	9.7
YRTS260	260	385	55	36.5	18	345	280	365	36×10°	34	173	1050	110	305	910	18.3
YRTS325	325	450	60	40	20	415	342	430	36×10°	34	191	1260	109	320	760	25
YRTS395	395	525	65	42.5	20	486	415	505	48×7.5°	34	214	1540	121	390	650	33
YRTS460	460	600	70	46	22	560	482	580	48×7.5°	34	221	1690	168	570	560	45
