作者：ZLYQX 浏览量：发布日期：2024-03-27

YRT转台轴承是一种外圈旋转，内圈支撑的回转机构，主要分为YRT型、YRTS型、YRTM型三大系列，此三系列轴承具有相同的安装尺寸，内部结构存在差异，性能相似。YRT系列轴承均有三列滚子构成（如右图），两列轴向滚子稳定的轴向承载能力，一列径向滚子轴承可承受径向力及倾覆力矩作用，适合轴向承载的回转机构。YRT转台轴承主要用于数控机床制造业，作为其核心零组件，国内YRT系列轴承需求还比较依赖进口，国产YRT转台轴承的精度参数标准也以制造商为准。进入二十一世纪以来，尤其是随着数控机床与基础制造装备专项的启动，大地推动了机械装备工业的发展，高速、、复合、智能化的机床发展进程得到了进一步加速。

1、YRT型：YRT轴承由一个推力/向心座圈，一个推力/向心轴圈，一个推力垫圈，两个滚针保持架组件和一组向心圆柱滚子组成。座圈和轴圈有均布的安装用螺钉孔。该型轴承具有高轴向和径向承载能力。

2、YRTS型：（径向带尼龙保持器）径向滚子采用尼龙保持器使YRTS轴承具有较高的限转速和很低的稳定的摩擦力矩等特点，因此这种轴承适合于带有力矩的发动机上。

3、YRTM型：（含钢栅测量系统）YRTM是加装钢栅尺的双向推力圆柱滚子YRT组合轴承，实现实时监控和调整双向推力圆柱滚子组合轴承的旋转精度，以***机器***运转。

主要型号

YRT系列（德国INA/FAG公司对应型号）主要型号： YRT50、YRT80、YRT100、YRT120、YRT150、YRT180、YRT200、YRT260、YRT325、YRT395、YRT460、YRT580、YRT650、YRT850、YRT950、YRT1030、YRT1200、YRT1800

YRTS系列（德国INA/FAG公司对应型号）主要型号： YRTS50、YRTS80、YRTS100、YRTS120、YRTS150、YRTS180、YRTS200、YRTS260、YRTS325、YRTS395、YRTS460、YRTS580、YRTS650

YRTM系列（德国INA/FAG公司对应型号）主要型号： YRTM150、YRTM180、YRTM200、YRTM260、YRTM325、YRTM395、YRTM460、YRTM580、YRTM650 YRTS系列和YRTM系列我们可提供更大型号的规格，如有需求可与我司联系！！！

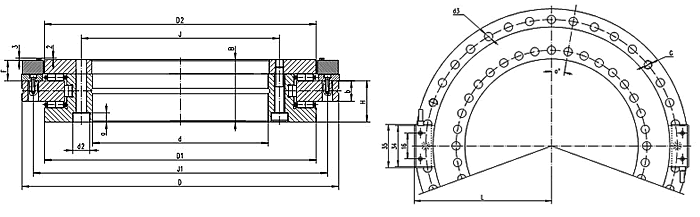

轴承代号	外形尺寸 boundary dimensions										节距 Number of pitchesX angle of pitches	螺钉拧紧力矩 MA2)Screw tightening torque	基本额定载荷basic load rating				倾斜刚性 rigidity		轴承摩擦力矩3)	重量 weight Kg
轴承代号													轴向axial		径向radial		倾斜刚性 rigidity		轴承摩擦力矩3)
Bearing type													动载 dynamic load Ca	静载 static load Coa	动载 dynamic load Cr	静载 static load Cor	CkL	CkL1	Bearing frictional torque
	d	D	H	H1	HM	C	DM	D1	J	J1	数量×t	Ｎｍ	KN				kNm/mrad		Nm
	单位unit： mm										quantity	Ｎｍ	KN				kNm/mrad		Nm
YRTM150	150	240	41	27	10	12	214	214	165	225	36×10°	14	112	630	56	170	83	14	10	6.2
YRTM180	180	280	44	30	10	15	244.5	244	194	260	48×7.5°	14	118	710	69.5	200	125	21	12	7.7
YRTM200	200	300	45	30	10	15	271.2	274	215	285	48×7.5°	14	120	765	81.5	220	160	27	14	9.7
YRTM260	260	385	55	36.5	13.5	18	343.8	345	280	365	36×10°	34	160	1060	93	290	320	53	20	18.3
YRTM325	325	450	60	40	15	20	412.6	415	342	430	36×10°	34	275	1930	120	345	630	105	40	25
YRTM395	395	525	65	42.5	17.5	20	485.5	486	415	505	48×7.5°	34	300	2280	186	655	1100	185	55	33
YRTM460	460	600	70	46	19	22	557.7	560	482	580	48×7.5°	34	355	2800	200	765	1700	285	70	45
